隨著計算機系統技術和設備的不斷更新?lián)Q代，安裝計算機設備的場地技術，即機房工程也在不斷地推陳出新。所采用的新材料、設備、工藝和技術，模塊化冷通道機柜廠家其目的是為了更好地保證機房的溫度、濕度、潔凈度、照度、防靜電、防干擾、防震動、防雷電、及時監控等，能充分滿足計算機設備的安全可靠地運行，延長計算機系統使用壽命的要求，同時又要給系統管理員創造一個舒適、典雅的環境。因此，在設計上要求充分考慮設備布局、功能劃分、整體效果、裝飾風格，體現現代機房的特點和風貌。

　　1、傳統上下送風的缺點:

　　以往，機房專用空調一般 選用二種送風方法，即下一層送風或頂層送風。殊不知，伴隨著功率網絡服務器的出現，所述二種送風方法已不可以解決高燒柜的熱管散熱難題，他們的缺陷包含下列好多個層面。

　　為了保證空調產生的冷能和設備產生的熱能有效地對流，完成冷能交換，使電子設備在規定的環境溫度和濕度內工作，需要在空調上配置大功率的鼓風機，保證空調的大風量和高風壓，這是非常節能的。

　　在大多數下送風機房中，空調送出的冷量往往是自下而上傳遞的，而2米高的服務器機柜內有多層服務器。雖然我們希望水平放置的服務器每層都能獲得有效的冷卻，以保證服務器安全穩定工作，但事實上由于空調送風和服務器內排風扇組成的氣流是垂直關系，在沒有強制密閉送風通道保證的前提下，很難保證空調送出的冷量能夠有效地進入服務器機柜。而要保證空調送出的冷量能達到2.2米機柜的上方，就要求空調送出的風速要達到5 m/s左右，這樣快的風速在傳遞中需要較大的風壓，而與之垂直放置的服務器內的風扇由于風速和風壓都較小，因此吸入服務器內的冷量非常有限，對2 kW熱量的機柜往往能滿足要求，但對4 kW以上熱量的機柜，吸入的冷量就遠遠不能滿足冷熱對流交換的要求，從而導致機柜局部過熱。如果空調送風速度低于2.5 m/s，那么空調送出的冷量根本無法使機柜1.5米以上的服務器得到很好的冷卻而出現局部過熱現象。

　　不論是下送風方式還是上送風方式，都很難使得空調送出的氣流在機房內根據機柜的發熱量不同而合理分布，這就是高熱量機柜出現后機房局部過熱的原因。

　　2、水平送風能有效解決高密度機房的散熱問題

　　為了消除原送風方式存在的弊端，有效解決高熱量機柜散熱的問題，一種全新的送風方式和解決高熱量機柜散熱問題的方法—— 水平送風方式誕生了，這種送風方式很好地解決了上述難題。

　　水平送風的基本原理和功能：

　　采用國際領先的水平送風方式——“前出風、后回風”方式，與機柜排、通道封閉系統配合部署，解決傳統制冷方式的高密度應用瓶頸，提高冷量利用率，實現高效節能。

　　水平送風氣流組織方式，水平送風的送風距離短、循環風阻小，效率更高，更加綠色節能。

　　水平送風節能的方案，比傳統送風方式節能25%左右

　　制冷機組是緊密貼緊服務器機柜安裝的，而制冷機組送出的冷量是由多個小風扇水平送出的。

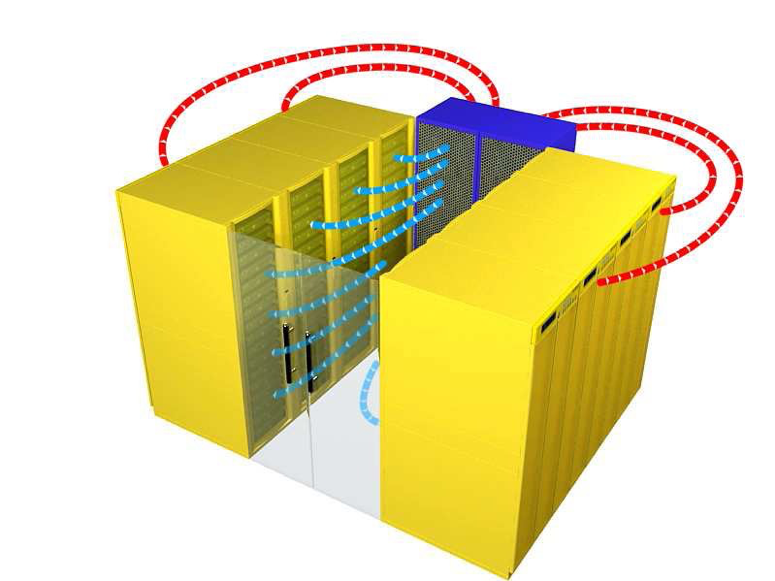

　　由于與服務器機柜緊密安裝在一起，水平送出的風和服務器后部安裝的排風扇形成一個有效的氣流循環，空調的冷量由風扇送出后被服務器吸入，冷量進入服務器后對服務器進行有效的冷卻，冷熱交換后的氣流被排出服務器，最后被空調機吸入，如此往復循環。

　　只要是空調的制冷量大于服務器的散熱量，則必然能使服務器的工作溫度達到所要求的環境溫度。

　　水平送風的機房，更易擴容

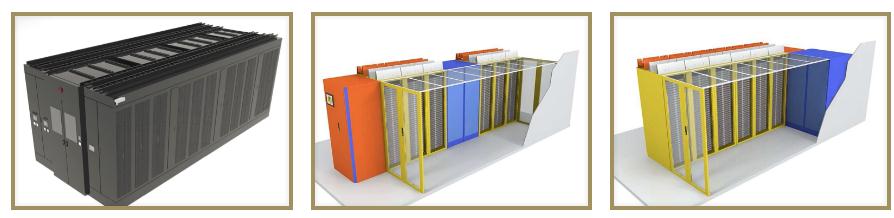

　　3、不同應用場景的水平送風機房

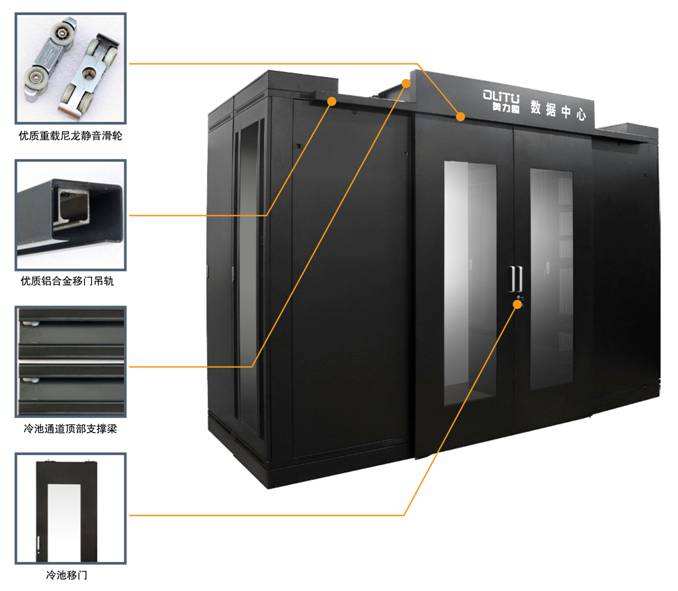

　　圖：雙排機柜封閉冷通道，水平送風

　　圖：單排機柜封閉冷通道，水平送風(藍色為空調)

　　圖：單排機柜封閉冷通道，水平送風(藍色為空調)

　　4、冷通道封閉下送風

　　冷通道封閉可以有效地使地板下送出的冷風全部用于設備散熱，大幅減少風量和冷量的損耗，而最終大幅提高制冷的效率。從整個機房的氣流組織來看，有效地避免了傳統機房中冷熱空氣混合，冷空氣短路，以及遠端機柜由于壓降問題機柜頂端設備無足夠冷量用于散熱，而最終產生的局部熱點問題。

　　冷通道封閉，下送風模塊機房

　　數據中心機房中低密區采用地板下送風的方式，地板高度為450mm，地板下作為靜壓箱，通過機柜前的開孔地板送風，從而實現空調對機柜的冷卻。機柜布局雖然為冷熱通道方式，但還是會出現冷風無效冷卻，而直接與熱風混合的現象，因此把兩排機柜中間的冷通道進行封閉，空調機組送出的冷風可以直接送到冷通道內而進入服務器機柜，所有機柜排出的熱風被空調機組吸回。從而提高空調機組的回風溫度，提高空調機組的制冷能力，還可提高解決機柜更高功率密度的制冷能力。

　　本設計以滿足用戶的實際要求為出發點，以實現各機房的無人值守和各機房的集中監控和管理為目標。為提高系統運行的穩定性和可靠性，增強系統的擴展功能和可維護性，整個系統采用模塊化、結構化設計。整個監控系統采用分布式系統的組網方式，硬件和軟件均采用開放的模塊化結構。監控系統分別由監控管理中心、現場采集中心、監控單元、監控模塊組成。在設計中充分考慮系統的穩定性、兼容性、系統所有設備的性價比、及系統以后擴展、擴充需要，能以最少投資方便地納入系統監控體系中。
